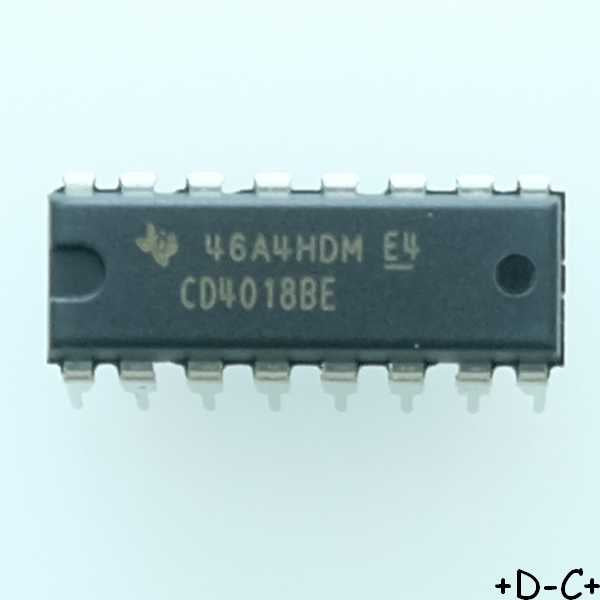

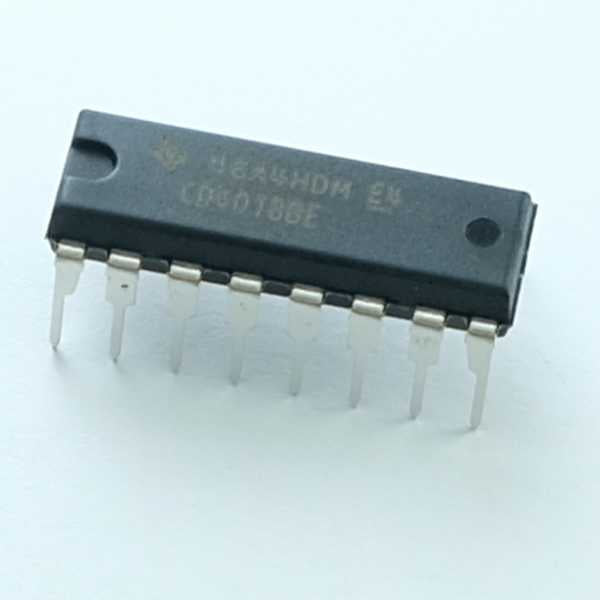

CD4018BE CMOS Presettable DIP-16 Texas RoHS

Compteur diviseur 5 bits avec préselection

Les types CD4018B se composent de 5 étages Johnson-Counter, de sorties Q tamponnées de chaque étage et d'une commande de contre-préréglage. CLOCK, RESET, DATA, PRESET ENABLE et 5 entrées JAM individuelles sont fournies. Diviser par 10, 8, 6, 4 ou 2 configurations de compteur peut être implémenté en alimentant les signaux Q\5, Q\4, Q\3, Q\2, Q\1, respectivement, à l'entrée DATA. Les configurations de compteurs divisés par 9, 7, 5 ou 3 peuvent être mises en œuvre par l'utilisation d'un CD4011B pour s'insuyer la connexion de rétroaction à l'entrée DATA. Des fonctions de division de plus de 10 peuvent être obtenues en utilisant plusieurs unités CD4018B. Le compteur est avancé d'un compte à la transition horloge-signal positive. L'action Schmitt Trigger sur la ligne d'horloge permet des temps illimités de montée et de chute de l'horloge. Un signal RESET élevé efface le compteur à une condition zéro. Un signal de préréglage élevé permet aux informations sur les entrées JAM de prérégler le compteur. Un blocage antiblocage est fourni pour assurer la bonne séquence de comptage.

CMOS Presettable Divide-By-N Counter - Lien datasheet : https://www.ti.com/lit/gpn/cd4018b
