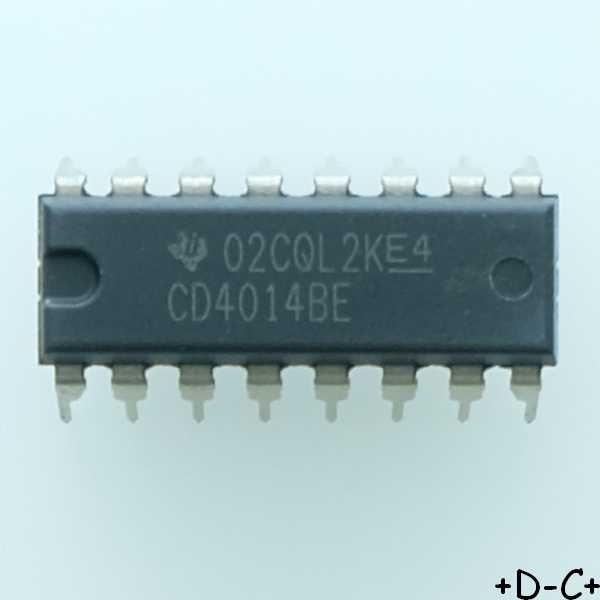

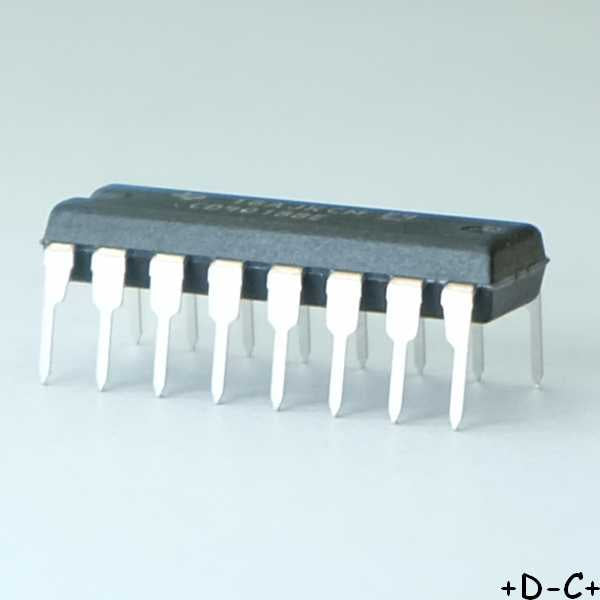

CD4014BE CMOS 8-Stage Static Shift DIP-16 Texas RoHS

Registre à décalage à 8 étages

Les types de séries CD4014B et CD4021B sont des registres de sortie parallèle ou série à 8 étages ayant des entrées CLOCK et PARALLEL/SERIAL CONTROL communes, une seule entrée de données SÉRIE et des entrées "JAM" parallèles individuelles à chaque étage de registre. Chaque étape de registre est de type D, maître-esclave flip-flop. En plus d'un étage de forme de sortie 8, des sorties "Q" sont également disponibles à partir des étapes 6 et 7. L'entrée parallèle et série est faite dans le registre de manière synchrone avec la transition de la ligne d'horloge positive dans le CD4014B. Dans le CD4021B, l'entrée série est synchrone avec l'horloge par l'entrée parallèle est asynchrone. Dans les deux types, l'entrée est contrôlée par l'entrée PARALLEL/SERIAL CONTROL. Lorsque l'entrée DE CONTRÔLE PARALLÈLE/SÉRIEL est faible, les données sont déplacées en série dans le registre à 8 étages de manière synchrone avec la transition positive de la ligne d'horloge. Lorsque l'entrée PARALLEL/SERIAL CONTROL est élevée, les données sont bloquées dans le registre à 8 étages via les lignes d'entrée parallèles et synchrones avec la transition positive de la ligne d'horloge. Dans le CD4021B, l'entrée CLOCK de l'étage interne est "forcée" lorsque l'entrée parallèle asynchrone est faite. L'extension de l'enregistrement à l'aide de plusieurs paquets est autorisée.

CMOS 8-Stage Static Shift Register - Lien datasheet : https://www.ti.com/lit/gpn/cd4014b
